一、概述：
該試驗臺主要依據MT419 - 1995《液壓支架用閥》換向閥試驗中出廠試驗規定設計。用于煤礦用液壓支架上換向閥進行各項功能和性能試驗。
試驗臺不含油泵站及增壓裝置，由用戶自備的外接大流量乳化液泵站對被試件進行各項試驗。
二、技術特點:
1、換向閥：換向功能試驗、閥口壓降測試、高低壓密封試驗。
2、試驗數據由高精度的傳感器測量，檢測精度達到標準要求；

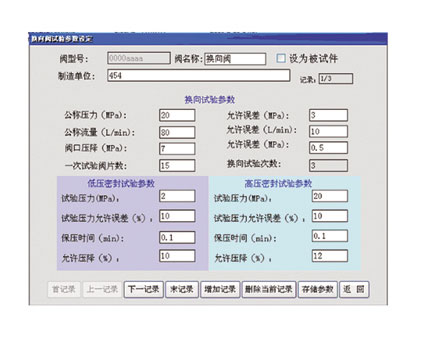

3、試驗報表按標準要求設計；試驗數據可存貯、可打印，便于管理。
4、采用高質量不銹鋼大流量液控單向閥進行充夜、保壓等動作，密封性能好，質量可靠。

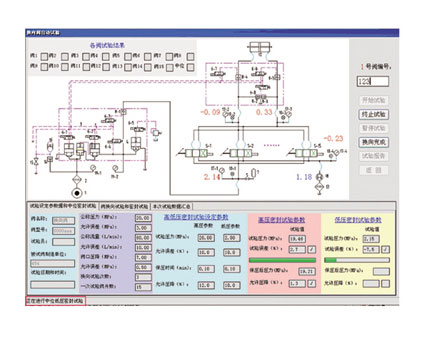

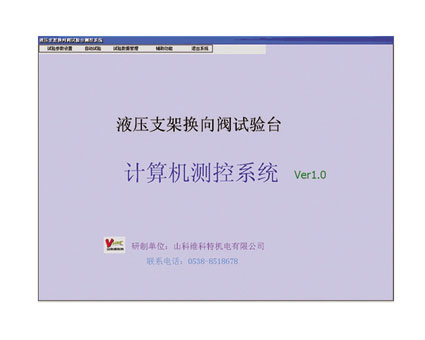

5、試驗過程中，除了需對手動被試閥操作外（如管路的連接、換向閥的換向），試驗過程由計算機自動控制完成。
三、技術參數:
（1）乳化液泵站輸出壓力：31.5MPa，
最大輸出流量：400L/min； （泵站及供液管路由用戶提供）
（2）低壓密封試驗壓力：2MPa，
高壓密封試驗壓力為被試閥公稱壓力（小于或小于乳化液泵供液壓力）
（3）壓力傳感器精度：0.3%FS；
（4）壓力表精度：1.6 級；
（5）試驗工作介質：3～5%乳化液；
（6）適用環境溫度：0～40℃，濕度：10%～85%RH。
（7）電源：AC 220V，50Hz；
